ESP32-C5 智能手表

项目概述

本项目基于乐鑫 ESP32-C5（RISC-V 单核）芯片，设计并实现了一款功能丰富的智能手表。系统集成了 FreeRTOS 多任务调度、LVGL 可视化 UI（SquareLine Studio 设计）、云端 AI 语音交互（ASR+LLM+TTS）、端侧手势识别（TFLite Micro CNN）、AP 配网等功能，构建了完整的边端云协同智能穿戴系统。

我在项目中主要负责以下工作：

• FreeRTOS 多任务调度框架的设计与实现
• 云端 AI 语音交互流水线的开发（录音→ASR→LLM→TTS→播放）
• 端侧手势识别模型的训练与 TFLite Micro 部署
• AP Captive Portal 配网方案的实现
• LVGL UI 界面设计与集成（配合 SquareLine Studio）
• MQTT 远程门铃功能与手势开门挑战的开发

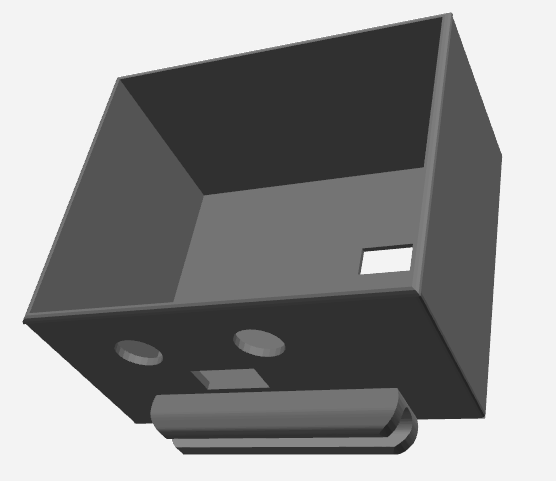

3D 外壳设计

手表外壳采用 3D 打印技术制作，经过多次迭代优化，最终实现了紧凑美观的外观设计。外壳内部预留了电池、传感器、显示屏等模块的安装位，确保所有组件能够稳固装配。

外壳设计要点：

• 紧凑布局：内部空间经过精确计算，确保所有元器件合理排布
• 散热考虑：关键芯片位置预留散热通道，避免长时间运行过热
• 佩戴舒适：外壳边缘经过圆滑处理，佩戴时不会刮伤皮肤
• 按键开口：侧面预留功能按键开口，方便操作

UI 设计展示

手表 UI 采用 SquareLine Studio 可视化设计工具进行开发，支持多种表盘样式和功能页面。UI 设计注重用户体验，界面简洁美观，操作流畅自然。

UI 功能页面：

表情动画系统：集成 esp_lv_eaf_player 组件，支持 7 种表情动画（normal、smile、sad、anger、amazed、yes、no），根据场景自动切换，增强交互趣味性。

FreeRTOS 多任务调度

系统采用 FreeRTOS 多任务架构，各功能模块运行在独立任务中，通过队列、信号量、事件组进行通信，确保各模块能够高效协同工作。

任务分配策略：

Chat 服务状态机：语音交互采用状态机设计，确保各阶段有序进行：

云端 AI 语音交互

实现完整的语音交互流水线，用户只需按住按钮说话，手表即可理解语义并作出响应，支持上下文感知（根据当前页面切换功能）。

全链路流水线：

1. 录音：用户按住按钮，ADC 麦克风采集 16kHz 16bit 单声道音频
2. ASR 语音识别：音频通过 WebSocket 流式传输到火山引擎 ASR，实时返回文字
3. LLM 大模型对话：文字发送到豆包 LLM（doubao-seed-1.6-flash），获取智能回复
4. TTS 语音合成：回复文字通过 WebSocket 流式传输到火山引擎 TTS，生成语音
5. 播放：语音通过 PDM 喇叭播放（24kHz），同时屏幕显示表情动画

上下文感知：系统会根据当前页面自动调整语音交互的行为：

端侧手势识别

使用 BMI270 陀螺仪采集手势数据，训练 1D CNN 模型，通过 TFLite Micro 在 ESP32-C5 上本地推理，实现离线手势识别能力。

模型架构：

• 输入：200 个时间步 × 3 轴陀螺仪数据（200, 3）
• 卷积层：Conv1D(8, kernel=5) + ReLU → MaxPool(4) → Conv1D(16, kernel=5) + ReLU → MaxPool(4)
• 全连接层：GlobalAveragePooling → Dense(32) + Dropout(0.2) → Dense(7) + Softmax
• 输出：7 类手势概率分布

性能优化：Tensor Arena（50KB）分配在 PSRAM 中，避免占用宝贵的内部 SRAM，确保系统稳定运行。

手势开门挑战

将手势识别与 MQTT 远程开门结合，实现"手势密码开门"功能：

挑战流程：

1. 随机数字：屏幕随机显示目标数字（从 0,2,3,6,7,8 中选取）
2. 语音提示：TTS 播报"比出手势{N}，验证开门"
3. 手势采集：BMI270 以 200Hz 采集陀螺仪数据，滑动窗口推理
4. 连续匹配：需要连续 3 次识别成功，增强安全性
5. 开门执行：通过 MQTT 发送开门指令到 ESP32-P4 门锁

远程门铃功能

手表支持远程门铃功能，当 ESP32-P4 门锁检测到访客时，会通过 MQTT 通知手表，手表显示告警界面并播放提示音。

门铃工作流程：

• MQTT 订阅：手表订阅门锁的门铃主题，等待通知
• 告警显示：收到通知后，LVGL 显示告警界面，包含访客照片
• 语音提示：播放门铃音效，提醒用户有访客
• 手势开门：用户可以通过手势挑战功能远程开门

AP 配网

采用 Captive Portal 方案，手机连接手表 AP 热点后自动弹出配网页面，支持 37 种语言，WiFi 凭据保存到 NVS Flash 断电不丢失。

配网流程：

1. 检查 NVS：开机检查是否有已保存的 WiFi 配置，有则自动连接
2. 开启 AP：无保存配置时，开启 AP 模式（SSID: ESPWatch-XXYY）
3. Captive Portal：手机连接 AP 后，自动弹出配网页面
4. 选择 WiFi：页面自动扫描并显示可用的 WiFi 列表
5. 输入密码：用户选择 WiFi 并输入密码，提交配置
6. 保存重启：配置保存到 NVS，设备重启后自动连接

技术亮点：

• DNS 劫持：通过 DNS 劫持实现 Captive Portal，无需用户手动输入地址
• 多语言支持：支持 37 种语言，适配全球用户
• 断电保存：WiFi 凭据存储在 NVS Flash 中，断电不丢失

完整功能矩阵

落地成果

技术栈

• 芯片： ESP32-C5 (RISC-V 单核)
• 开发框架： ESP-IDF v5.5+
• UI 框架： LVGL + SquareLine Studio
• 任务调度： FreeRTOS
• 手势识别： TFLite Micro, 1D CNN
• 语音交互： 火山引擎 ASR/TTS + 豆包 LLM
• 通信协议： MQTT, WebSocket, HTTP
• 传感器： BMI270 (陀螺仪), MAX30102 (心率)
• 时钟芯片： DS3231 RTC
